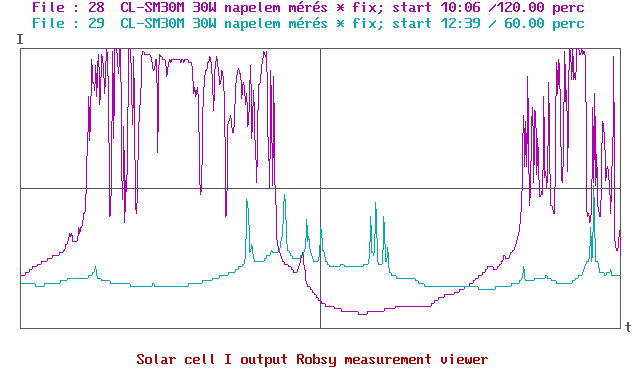

Napelem áram eloszlás bemérése Robsy mérőrendszerrel (1).

Jól látható, hogy bizony ezen a napon Budapest 3. kerületében igen felhős időszakok is voltak, és ez megmutatkozott a napelem P ingadozásban is, sőt volt egy olyan egy órányi időszak, amikor csak a maximum ~10%-a körüli volt az áramtermelés. A zöld mérési görbe egy másik 1 órás tartományban ugyancsak igen borongós időszakot mutatott, mivel csak néhány percig voltak kisebb növekedési csúcsok, de még ezek sem érték el az 50%-ot.

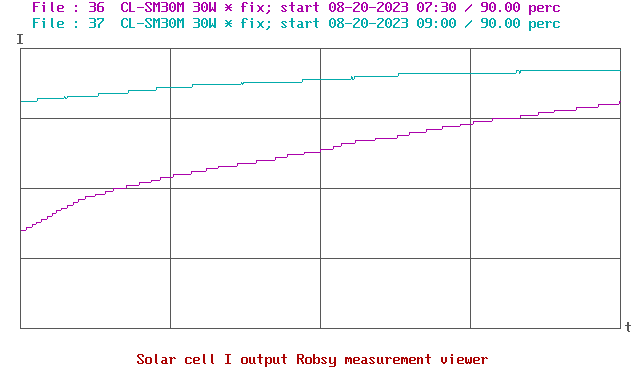

Napelem áram eloszlás bemérése Robsy mérőrendszerrel (2).

Ez a mérés egy olyan időszakot mutat, amikor két 90 perces délelőtti időszak alatt a napelem energia termelése folytonosan, folyamatosan növekedett, nem volt semmilyen felhősödési zavaró jelenség.

Eléggé tanulságos adatok, mérési eredmények ezek, és a végleges telepítés előtt minden napelem felhasználónak érdemes megmérni akár csak egy kisebb próba napelem modullal a leadott teljesítményt, hogy az adatok figyelembevételével a legoptimálisabb felszerelési pozíciót találjuk meg. Ennek meghatározásában nagy segítséget adhat a Robsy napelem bemérő rendszer, ebben is tudunk segíteni Önnek.


Robsy napelem akkumlátor töltésvezérlők.

A Robsy töltésvezérlők egyik fő alkalmazási lehetősége az, amikor az érzékelt bemeneti feszültség felett szeretnénk egy akkumlátort tölteni. Ilyenkor az alábbi láncolatban helyezkednek el az elemek:
1. Benzin vagy Diesel motor
2. Generátoros, dinamós töltés
3. Akkumátor (A)
4. Robsy töltés vezérlő
5. Akkumlátor (B)
6. Villamos fogyasztó

A másik fő eset az, amikor az érzékelt akkumlátor feszültség alatt (pl. 12V-ra csökken) szeretnénk napelemmel feltöltést végezni. Ekkor a következő módon kapcsolódnak a modulok:
1. Napelem
2. Robsy töltés vezérlő
3. Akkumlátor
4. Villamos fogyasztó

A Robsy töltésvezérlők főbb jellemzői:
- 12, 24V bemeneti feszültség
- 0-3V beállítható be/kikapcsolási hiszterézis tartomány
- max. 30 A kimeneti áram
- igen kicsi nyugalmi áramfelvétel (i < 1 mA)
- akkumlátor mélykisülés védelem terhelés lekapcsolással
- 70*70*32 mm beszerelési dobozméret


Robsy napelemes fűtésvezérlő, optimalizáló rendszer.

Ha a napelem által termelt energiát egy helyiség fűtésére szeretnénk felhasználni hagyományos fix ellenállású névleges napelem teljesítményre méretezett villamos fűtőtestre kötéssel optimalizáló nélkül, akkor jelentős veszteség keletkezik, ha a napelem nem tud névleges áramot leadni. Ilyenkor a hatásfok romlás négyzetes jellegű (P=I*I*R hatás miatt), azaz pl. felére lecsökkent napelem áramnál már csak 25% tud hővé alakulni.
Ezt a problémát oldja meg az újdonság jellegű Robsy napelemes fűtés optimalizáló rendszer. Ugyanis Amikor a napelem csökkentett teljesítményt tud csak leadni, ezt is mindig közel 100%-osan hasznosítjuk, és hővé alakítjuk. Így lehetőségünk van már egy 60W-os napelemmel is fel vagy előfűteni egy átlagos 30-35 légköbméteres, jobb hőszigetelésű helyiséget. Hiszen ha pl. felére lecsökken a napelem árama, akkor 60W-os napelem esetén ~30W (0.5*I) hasznosul, szemben az előző hagyományos fix ellenállású fűtőtesttel szemben, hiszen ott csak ennél a példánál 15W-al (0.5*0.5*I) tudnánk fűteni. Azaz a fűtés optimalizáló rendszerrel 100%-os többlet teljesítményt kapunk a példa kapcsán.
További napelem áram csökkenéskor a négyzetes hatás miatt még inkább jelentős az optimalizálással elért többlet teljesítmény, hiszen pl. 1/4 napelem áram esetén hagyományos fűtőelemmel már csak 3.75W hőteljesítményünk lesz, Robsy optimalizáló esetén pedig, 15W, azaz itt már 300%-os a többlet mértéke. Ezeket a fűtési teljesítmény összefüggéseket, páldákat tanulmányozhatjuk az alábbi ábrán, ahol a vízszintes tengelyen a részleges/névleges (Ir/In) napelem áram van feltüntetve.:

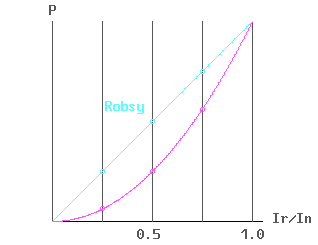

Robsy napelemes fűtésvezérlő optimalizáló hatás.

A speciális Robsy napelem fűtőtestet hőtárolós kivitelben is kezeli az optimalizáló rendszer, így a napközben megtermelt hőmennyiség az esti-éjjeli órákra is fűtést tud biztosítani.


Robsy napelem forgató.

Ha azt szeretnénk elérni, hogy a napelemünk működése során mindig a maximum teljesítményt adhassa le, akkor a fix telepítés helyett egy napelem forgatóra kell rászerelni a napelemet. Ezzel az saját fejlesztésű egy tengelyes berendezéssel automatikusan vagy kézi vezérléssel a napsugárzás mindig közel merőlegesen éri a napelem felületét, így akár 20-35%-os többlet villamos teljesítményt adhat le a napelem a rögzített helyzetűhöz (lila görbe) képest a nap folyamán (08-16 óra között). Az alap kivitelű forgatót a földre is letehetjük, és 1-2 négyzetméteres felületű napelemet tud forgatni.

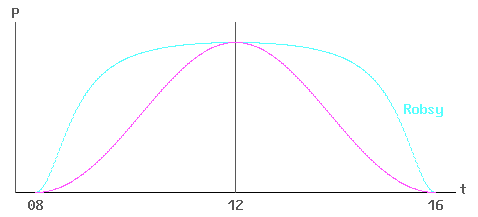

Fix vs. Robsy forgatós napelem napi teljesítmény eloszlása.

Robsy motorhajtások napelemhez.

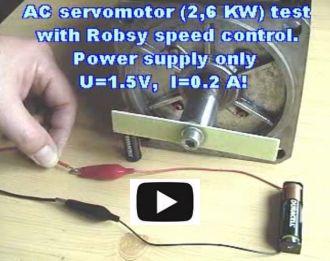

Ha napelemről szeretnénk villanymotort működtetni, akkor igen fontos szempont, hogy a motor vezérlés vagy szabályzás már 1 V-ról is működjön és minális legyen az elektronika vesztesége. Ezen feltételeknek is megfelelnek a Robsy napelemekhez kifejlesztett DC, AC, BLDC szervómotor, 3 fázisú aszinkron motor hajtások. Az alábbi videón egy 140V/2.6kW AC szervó motor látható, ami egy 1.5V-os ceruza elemről is már működik.

Robsy AC szinkronmotor hajtás napelemhez (mpg format 2.47MB)

Remélem sikerült néhány hasznos és új információt adnom a napelemmel kapcsolatos Robsy fejlesztéseimről, alkalmazásokról. Komolyabb érdeklődés esetén ingyenes bemutatóval, tanácsokkal, és további információkkal állok mindenki rendelkezésére.
